施工事例

大阪港 新島地区 大阪沖埋立処分場東護岸

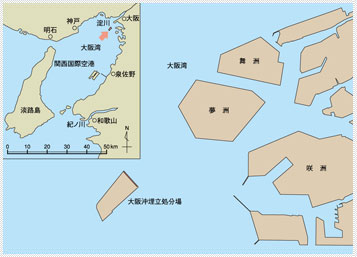

施工位置図 平面位置図
施工位置図 平面位置図

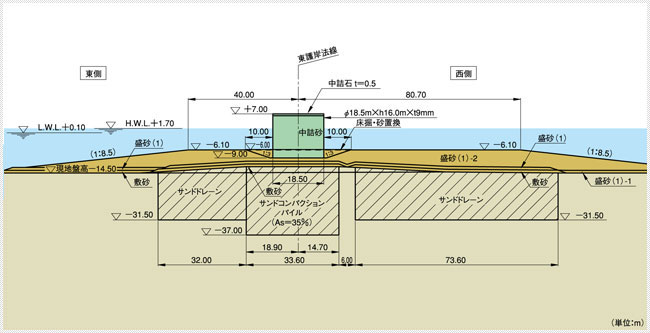

標準断面図
標準断面図
工事数量
工 種 数 量 備 考
鋼板セル製作打設 31 函 約3,640t
鋼板アーク製作打設 60 枚
中詰砂 130,100m³
中詰栗石 5,230m³
