根入れ式鋼板セル工法の施工事例

施工事例

名古屋港第二ポートアイランド

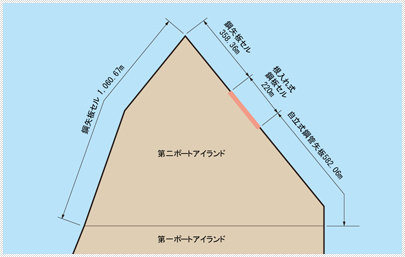

施工位置図 平面位置図
施工位置図 平面位置図

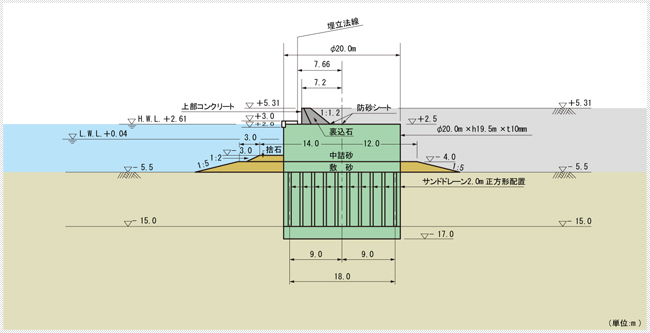

標準断面図
標準断面図
工事数量
工 種 数 量 備 考
鋼板セル製作打設 10 函 1,560t
鋼板アーク製作打設 16 枚
中詰砂 24,600m³
中詰石 1,620m³
