施工事例

横浜港 新本牧地区岸壁（−18m）（耐震）

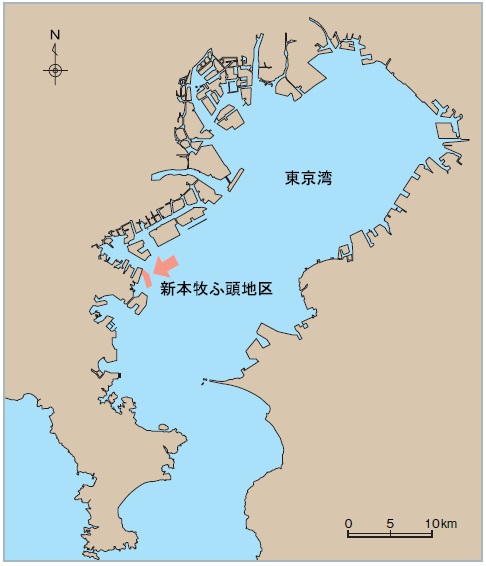

施工位置図 平面位置図

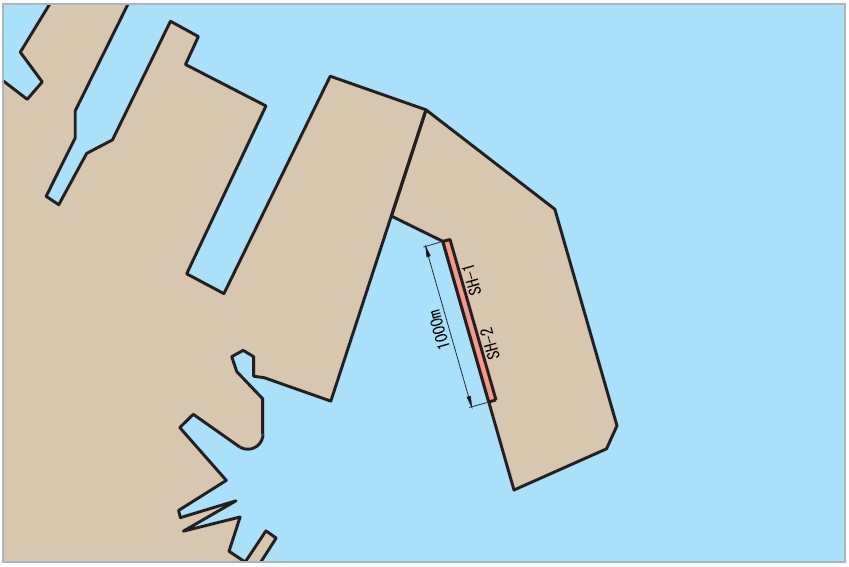

施工位置図 平面位置図

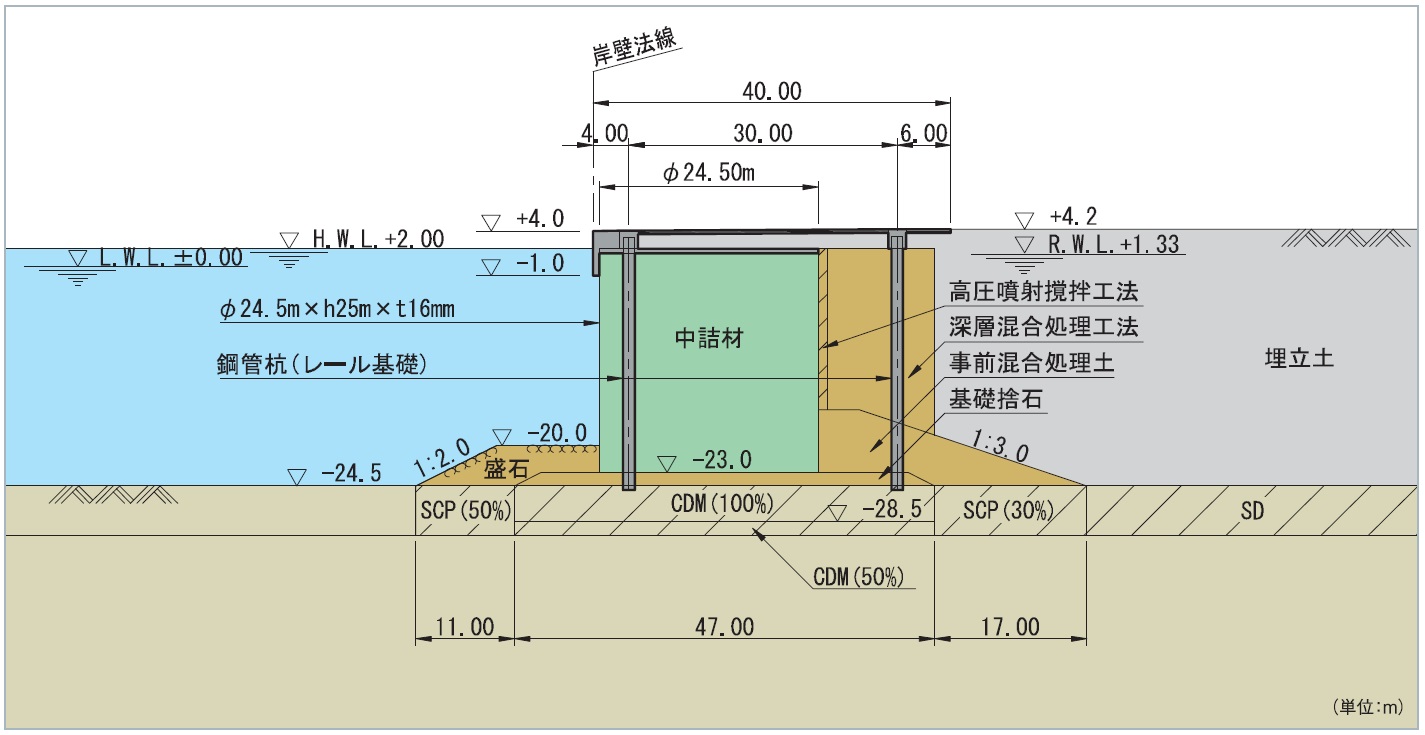

標準断面図
標準断面図
工事数量
工 種 数 量 備 考
鋼板セル製作据付 4函 　約1,656t
鋼板アーク製作打設 6枚
中詰工 58,604m³ 　　　砂岩ズリ　　
中詰蓋用石篭
（L4.0×B1.5×H0.5m、5t/個）		 408個
中詰蓋用石篭
（L2.0×B1.0×H0.5m、1.7t/個）		 96個
中詰蓋用（土のう） 6,868袋
